Ref: P7.1.4.1
P7.1.4.1 Etude des élongations plastiques et élastiques de fils métalliques
Dans les expériences P7.1.4.1 et P7.1.4.2, on étudie lallongement dun fil de fer et dun fil de cuivre en y accrochant des masses.
Un index de précision où le capteur de rotation S au CASSY mesure le changement de longueur Äs ou allongement.
å = Äs/s
s : longueur du fil
Après chaque nouvelle charge avec un effort de traction
ó = F/A
F : poids des masses marquées
A : section du fil
on vérifie si lindex ou le capteur de rotation revient à la position zéro en labsence de charge, c.-à-d. si leffort se situe en dessous de la limite délasticité óE.
La représentation des valeurs mesurées dans un diagramme effort-déformation confirme la validité de la loi de Hooke
ó = E · å
jusquà une certaine limite de proportionnalité óp.
Équipement comprenant :
1 550 35 Fil résistif (cuivre), 0,2 mm Ø, 100 m
1 550 51 Fil résistif (fer), 0,2 mm Ø, 100 m
18 342 63 Masses marquées de 50 g
1 340 911 Poulie de 50 mm Ø, enfichable

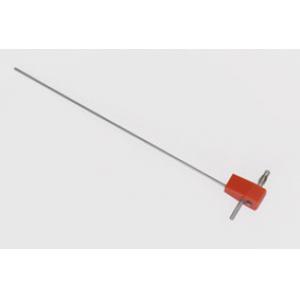

1 381 331 Indicateur pour dilatation linéaire

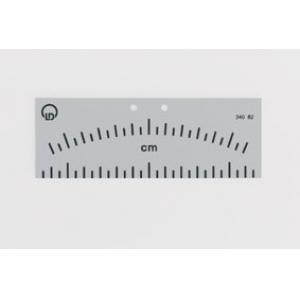

1 340 82 Échelle double
2 314 04 Crochet de suspension, enfichable
2 301 07 Pince de table simple
4 301 01 Noix Leybold
3 301 25 Bloc de noix
3 301 26 Tige 25 cm, 10 mm Ø
1 301 27 Tige 50 cm, 10 mm Ø
1 300 44 Tige 100 cm, 12 mm Ø
