P5.8.7.3 Fibre optique
L'expé rience P5.8.7.3 est consacré e à l'é tude des fibres optiques en verre.
Dans cette expé rience, on caracté rise la puissance de sortie du laser à diode en fonction de la tempé rature et du courant d'injection.
On mesure aussi la ré partition spatiale de l'intensité .
La partie pratique inclut la coupe et la pré paration des fibres.
Des objectifs ajustables de microscope sont utilisé s pour injecter la lumiè re du laser à diode dans la fibre.
On surveille l'efficacité de couplage avec le photodé tecteur qui dé tecte la lumiè re sortant à l'extré mité de la fibre.
Il s'agit ensuite de mesurer la distribution de l'intensité de la lumiè re qui é merge à l'extré mité de la fibre et de dé terminer l'ouverture numé rique.
Par modulation du laser à diode à l'aide du dispositif commandé par microprocesseur qui est fourni, il est possible de mesurer le temps de propagation à l'inté rieur de la fibre.
Les ré sultats obtenus permettent ensuite de calculer la longueur de la fibre ou la vitesse de la lumiè re.
É quipement comprenant :
1 474 1036 Collimateur sur cavalier, microscopeLD

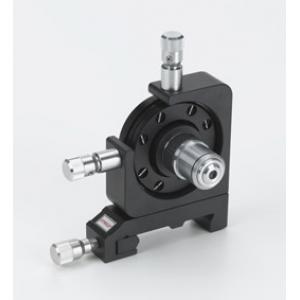

1 474 151 Coupleur d'entré e, support ajustable XYLD

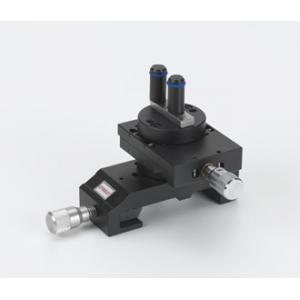

1 474 152 Porte-fibre avec plateau à dé placementLD

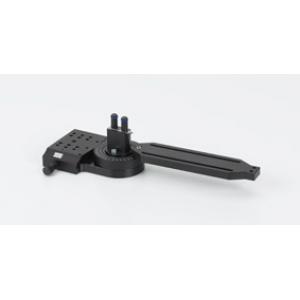

1 474 154 Porte-fibre sur plateau tournantLD

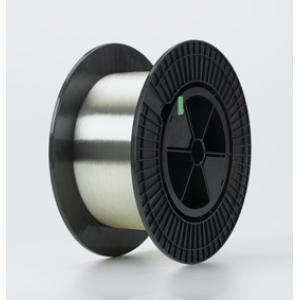

1 474 5227 Fibre optique multimode 1000 mLD

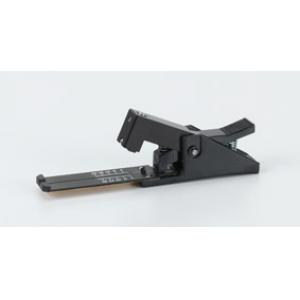

1 474 6420 Coupeur de fibreLD

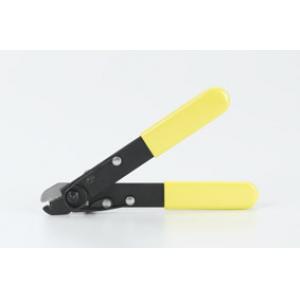

1 474 6421 Dé nudeuse, ré glableLD
1 474 4025 Carte de conversion infrarouge 800 - 1400 nmLD
1 474 306 Boî tier de raccordement pour photodé tecteurLD

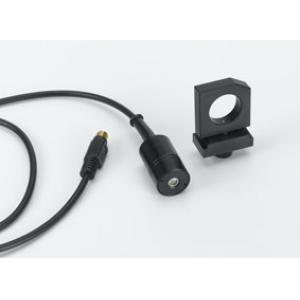

1 474 216 Photodé tecteur Si PIN pour bras pivotant, C25LD
1 474 5464 Oscilloscope à mé moire numé rique, 100 MHz, à deux canauxLD
2 501 06 Câ ble HF, BNC-BNC, 1,5 mLD
1 474 3021 Appareil de commande pour laser à LD

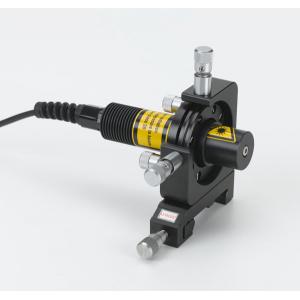

1 474 1022 Laser à diode dans support ajustableLD
1 474 5442 Rail profilé 500 mmLD
1 474 251 Valise de transport et de rangement #01LD
1 474 7119 LIT-print: Fibres optiques en verre, anglaisLD

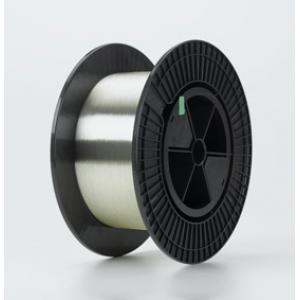

1 474 5226 * Fibre optique monomode 1000 mLD

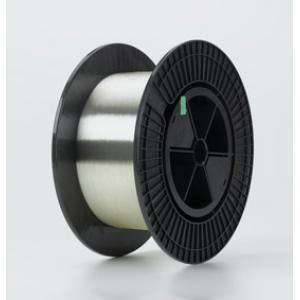

1 474 5295 * Fibre optique multimode 5000 mLD
2 474 6111 * Lunettes de protection laser 808 et 1064 nmLD
Les articles marqué s d'un * ne sont pas obligatoires, mais sont recommandé s pour la ré alisation de l'expé rience.
