Dans l'expérience P5.8.6.2, il s'agit de réaliser un laser Nd:YAG pompé par une diode laser.
Dans un premier temps, on caractérise la diode laser de pompage.
Ensuite, on procède à l'analyse spectrale et temporaire du processus de pompage optique et de la fluorescence (émission spontanée) par modulation et variation de la longueur d'onde du laser pompe menant aux coefficients d'Einstein.
La troisième étape consiste à mettre le laser en service en rajoutant le deuxième miroir de la cavité.
On détermine le seuil et l'efficacité du laser et on met en évidence le phénomène d'oscillations de relaxation appelé " spiking " en modulant la diode laser de pompage.
Le critère de stabilité peut être vérifié en modifiant la longueur de la cavité laser.
É quipement comprenant :
1 474 1032 Objectif de collimation, asphé rique
1 474 104 Objectif de focalisation, f = 60 mm

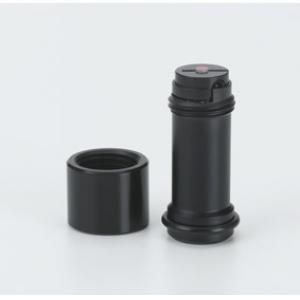

1 474 5310 Barreau de Nd:AG 1064 nm avec monture

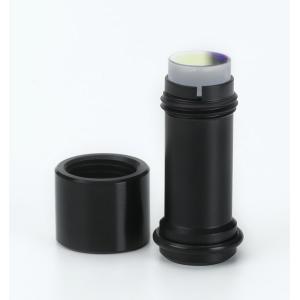

1 474 5311 Miroir laser SHG 100, dans monture
1 474 113 Support ajustable pour miroir laser, gauche
1 474 114 Support ajustable pour miroir laser, droite
1 474 5453 Ré ticule de visé e, C25
1 474 107 Support de plaques filtrantes
1 468 74 Filtre pour infrarouges
1 474 4025 Carte de conversion infrarouge 800 - 1400 nm
1 474 306 Boî tier de raccordement pour photodé tecteur
1 474 108 Photodé tecteur Si, PS/2
1 474 5464 Oscilloscope à mé moire numé rique, 100 MHz, à deux canaux
2 501 06 Câ ble HF, BNC-BNC, 1,5 m
1 474 3021 Appareil de commande pour laser à
1 474 102 Laser à diode dans support ajustable
1 474 5442 Rail profilé 500 mm
1 474 122 Kit de nettoyage, optique
1 671 9700 Ethanol, absolu, 250 ml [DANGER H225 H319]
1 474 251 Valise de transport et de rangement #01
1 474 7106 LIT-print: Laser à solide pompé par diodes (DPSSL), anglais
2 474 6111 * Lunettes de protection laser 808 et 1064 nm
Les articles marqué s d'un * ne sont pas obligatoires, mais sont recommandé s pour la ré alisation de l'expé rience.
