P5.8.5.4 Résonateur Fabry Perot - Fabry Perot en analyseur de mode
Un interfé romè tre de Fabry Perot est constitué de deux miroirs parallè les qui se font face.
La qualité cristalline de la cavité ré sonnante ainsi formé e varie si la distance qui sé pare les miroirs est modifié e d'un multiple de la demi-longueur d'onde.
Le balayage sur la longueur de la cavité cré e un spectromè tre à haute ré solution.
L'expé rience P5.8.5.4 pré sente une cavité Fabry Perot en configuration ouverte.
Un é lé ment pié zo-é lectrique sert de scanner et un laser hé lium-né on à deux modes de sonde.
Le spectre du laser hé lium-né on est visualisé sur un oscilloscope.
On mesure et on examine aussi les paramè tres caracté ristiques comme la finesse, l'intervalle spectral libre, la ré solution et le contraste.
Des composants additionnels pour l'é largissement du faisceau sont utilisé s pour é tudier l'effet de la finesse technique.
On recourt par ailleurs à des miroirs additionnel pour montrer la diffé rence entre un dispositif de Fabry Perot de type plan et celui de type confocal.
É quipement comprenant :
1 474 104 Objectif de focalisation, f = 60 mm

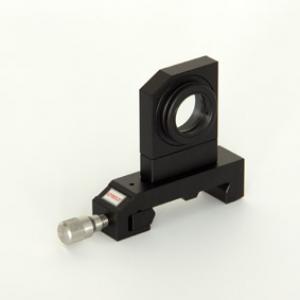

1 474 1404 Lentille f = 150 mm, support C25, plaque de maintien
1 474 140 Lentille d'é largissement d'un faisceau dans support ajustable

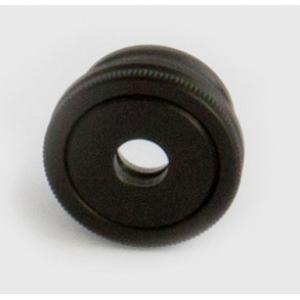

1 474 5213 Doublet achromatique f = 20 mm, monture C25
1 474 5234 Miroir laser, plan, monture M16

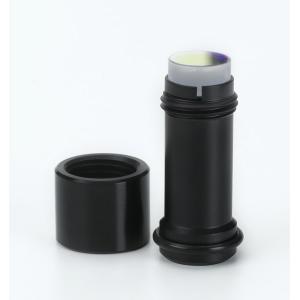

1 474 5235 Miroir laser, R = 75, monture M16
1 474 5236 Miroir laser, R = 100 mm, monture M16
1 474 5237 Miroir laser, plan, monture M12
1 474 5238 Miroir laser, R = 75 mm, monture M12

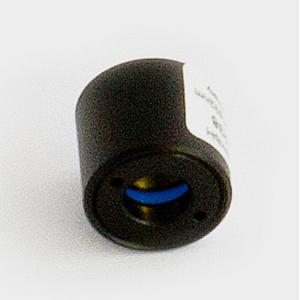

1 474 5239 Miroir laser, R = 100 mm, monture M12
1 474 113 Support ajustable pour miroir laser, gauche

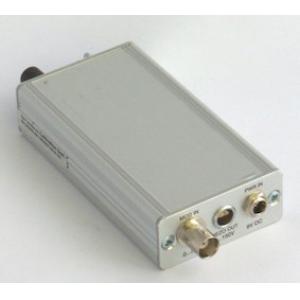

1 474 317 Appareil de commande, pié zo

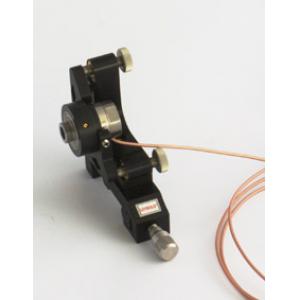

1 474 139É lé ment pié zoé lectrique dans support ajustable
1 522 561 Gé né rateur de fonctions P
2 501 02 Câ ble HF, 1 m
1 501 091 Raccord en T BNC
1 575 24 Câ ble blindé , BNC/4 mm
1 474 306 Boî tier de raccordement pour photodé tecteur
1 474 108 Photodé tecteur Si, PS/2
1 474 5464 Oscilloscope à mé moire numé rique, 100 MHz, à deux canaux
1 474 303 Alimentation haute tension pour laser HeNe, ré glable
1 474 5421 Laser pilote HeNe Ø 30 mm
1 474 5445 Rail profilé 1000 mm, base renforcé e

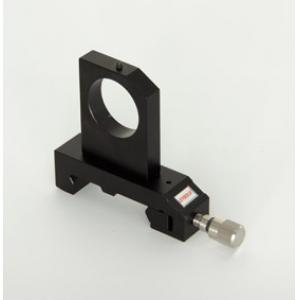

2 474 210 Plaque de maintien C30, avec cavalier
1 474 122 Kit de nettoyage, optique
1 671 9700 Ethanol, absolu, 250 ml [DANGER H225 H319]
2 474 251 Valise de transport et de rangement #01
1 474 7103 LIT-print: Interfé romè tre de Fabry Pé rot, anglais
2 471 828 * Lunettes de ré glage pour laser He-Ne
Les articles marqué s d'un * ne sont pas obligatoires, mais sont recommandé s pour la ré alisation de l'expé rience.
