Ref: 7732990
Machine Balance pour système de charge active pour module de commande et mesure 7732900 1.0 kW
Nécessite plaque de base en aluminium en 90 réf. 773110 ou en 120 cm réf. 773115
Ce système permet des essais selon la norme DIN/ISO 60034-2-1 «Méthodes normalisées pour la détermination des pertes et du rendement à partir dessais (à l´exclusion des machines pour véhicules de traction), qui sont nécessaires pour les classes de rendement IE1 à IE4.

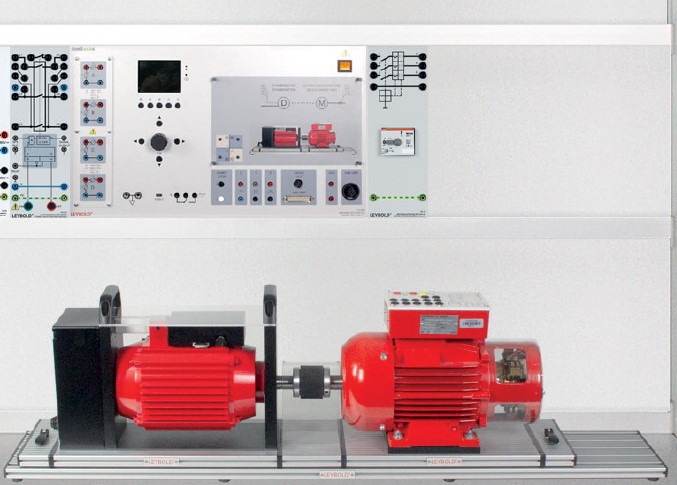

Ce dynamomètre électrique est une machine à servocommande AC montée en palier oscillant (machine pendulaire), utilisée en tant que système dentraînement ou de freinage.
Les interfaces du système ont été développées pour être utilisées avec la machine d'essai CASSY (773 2900).
Lensemble des machines de la gamme de machines LEYBOLD 1.0 sur socle en acier peuvent être utilisées comme échantillons.
En alternative, les machines existantes peuvent également être adaptées à ce système avec le kit de montage (773181/773182).
Nhésitez pas à contacter nos conseillers techniques.
Caractéristiques techniques:
Vitesse de rotation réglable et mesurable dans la plage: jusquà ± 5000 min-1
Couple réglable et mesurable:
Plage de mesure jusquà ± 9,9 Nm
Cellule de charge derrière un couvercle transparent
Étalonnage à réglage manuel env. ± 0,3 Nm
Démonstration simple du principe de mesure avec barre ronde et poids (31539)
Dispositifs de sécurité
Surveillance intégrée de la température du dynamomètre
Interface pour la boucle de sécurité électrique intégrée avec contacts à ressorts de 6mm
Composants de confort
Insonorisation grâce au concept banc et socle optimisé avec rails en plastique
Remplacement rapide de léchantillon grâce au système de serrage rapide sûr.
Contenu de la livraison:
Barre ronde
Jeu de fiches de boucle de sécurité
Câble DSUB 25 pôles
Ref: 7732901 Module de commande et de mesure pour charge active tests des machines électriques CASSY 1.0 kW Mesure: vitesse, couple, 4 tensions, 4 courants, affichage sur écran graphique, pour machine 7732990
Ref: 524222 CASSY Lab 2 Machines électriques et électronique de puissance, licence multipostes Etablissement Mises à jour gratuites
Ref: 773256 Socle support court 285 mm en aluminium pour machine électrique (sans machine électrique) 1.0kW Support machine industrielle typ B3
