Ref: 7732901

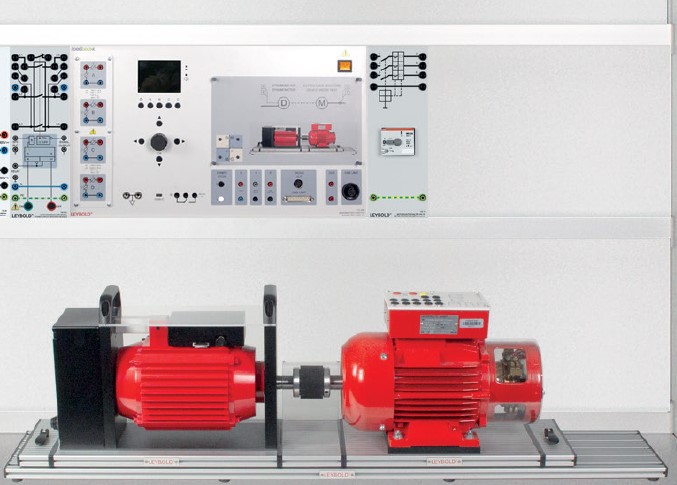

Module de commande et de mesure pour charge active tests des machines électriques CASSY 1.0 kW
Mesure: vitesse, couple, 4 tensions, 4 courants, affichage sur écran graphique, pour machine 7732990
Cet appareil doit être utilisé dans le cadre dexpérimentations.
Nécessite la machine balance 773 2990
Avec système de mesure et danalyse 4 canaux pour mesure simultanée I/U , comme avec le Power Analyser CASSY (727 101).
La mesure de la vitesse de rotation est réalisée par un capteur optique, résolution angulaire de 0,1°.
Le couple est mesuré jusquà ±33 Nm avec une résolution de 1x10-3 Nm, étalonnage avec un poids de 2 kg.
Peut être utilisé pour les essais suivants :
- analyse de machines comme moteur ou générateur
- comportement aux différents cas de charge, p. ex. masse dinertie, ventilateur…
- comportement des cas de charge variables en fonction du temps
- essai de convertisseur de fréquence avec machine asynchrone, machines IMP
- démarrage avec circuit en étoile et en triangle, soft starter et convertisseur de fréquence
- paramétrage dappareils de commande pour démarrage en douceur ou démarrage difficile avec moteur à bagues
Choix de la machine :
Toutes les machines disponibles peuvent être paramétrées de manière simple
Reconnaissance intégrée des types de machines pour les dernières constructions.
Le menu « Paramétrage libre » permet également la saisie manuelle des paramètres danciennes machines, ou de machines spéciales.
Modes dexploitation :
Essais moteurs
- Régulation de la vitesse de rotation : manuelle, automatique, courbe daccélération, courbe de charge
- Régulation du couple : manuelle, à décharge automatique dynamique, à charge automatique dynamique, automatique statique selon IEC DIN VDE 60034-2-1 sur 6 niveaux et sur 16 niveaux de 0 % à 150 %
Essais générateurs
Les machines peuvent être contrôlées, surveillées et analysées par le système en tant que générateur en exploitation en ilot ou en connexion réseau.
Simulation de charge
- T(n) (extrudeur)
- T(n²) (turbomachines, p. ex. ventilateurs)
- TL = const. (Ascenseur, grue)
- P const. (Arbre de tour, de fraiseuse)
- T(á) masse dinertie
- Courbe libre via logiciels, CASSY Lab, LabView ou MATLAB
Comportement en charge dépendant du temps, fonction
- Sinusoïdale / trapézoïdale / Triangulaire
- Libres, prescrites par le biais de logiciels, CASSY Lab, LabView ou MATLAB
Régulation du générateur :
Exploitation en ilot
- Régulation de la puissance
- Statique de tension
- Statique de fréquence
Exploitation en réseau
- Réglage fréquence-puissance
- Statique de tension
- Statique de fréquence
- Réglage de tension par puissance réactive
- Exploitation en parallèle de générateurs
Analyses mécaniques sur machines :
Moment dinertie
- Détermination du moment dinertie, lors de freinages ou lors daccélérations
Caractéristiques techniques :
- Vitesse: nM ±2000,0 min-1, ±3500,0 min-1, ±5000,0 min-1, 34,00 s-1, 64,00 s-1, 84,00 s-1,
- Couple : TM ±10,000 Nm
- Accélération angulaire : ùM 400 °/s², 4000 °/s², 40000 °/s²
- Puissance mécanique : PMEC ±600,0 W, ±1200 W, ±2400 W, ±3600 W
- Puissance électrique : PEL ±600,0 W, ±1200 W, ±2400 W, ±3600 W, ±6000 W
- Tension machine : UM tension moyenne aux bornes DC ±150 V, ±250 V, ±360 V, ±700 V, AC 100 V, 170 V, 250 V, 490 V
- Courant machine : IM courant de phase moyen DC ±2,4 A, ±10 A, ±24,0 A, ±48,0 A, AC 1,6 A, 7,0 A, 16 A, 32 A
- Décalage de phase : öM
- Fréquence réseau : fM
- Tension dexcitation : UE DC ±36 V, ±150 V, ±250 V, ±350 V, ±510 V, AC 25 V, 100 V, 170 V, 240 V, 350 V
- Courant dexcitation : IE DC ±1 A, ±2,4 A, ±10,0 A, ±24,0 A, AC 0,7 A, 1,6 A, 7 A, 16 A
- Puissance dexcitation : PE ±600,0 W, ±1200 W
- Puissance apparente : SM ±1200 VA, ±2400 VA, ±3600 VA, ±6000 VA, ±12000 VA
- Puissance réactive : QM
