Ref: 773030
Simulateur de défauts dans les circuits à contacteurs
Livré avec jeu de 7 masques, interrupteur de fin de course
Dépannage dans les circuits à contacteurs. Appareil compact avec simulation de défaut intégrée.
Objectifs pédagogiques
Fonction des circuits à contacteurs
Dépannage dans les circuits à contacteurs
Appareil compact pour un dépannage systématique dans les circuits à contacteurs conventionnels.
En masquant différents masques, seuls les points de mesure et de connexion importants pour le circuit représenté sur le masque sont libérés .
Sur le côté gauche de l'appareil, derrière une porte verrouillable, se trouve le tableau de contrôle pour le formateur, qui, en plus des dispositifs de protection, le sélecteur de masque contient également les interrupteurs de défauts.
Les élèves devraient apprendre une recherche la panne systématique à l'aide de testeurs de tension et de continuité
L'analyse des pannes est effectuée en 4 étapes:
- Description de l'erreur
- Cause suspectée
- Détermination de l'erreur par mesure
- Description de la méthode de test
Méthode
Tâches des expériences des élèves selon la description dans le manuel.
Les mesures sont faites avec un testeur de tension et un testeur de continuité.
L'analyse des défauts est réalisée en 4 étapes:
- Description de la panne
- Cause suspectée
- Détermination du défaut par mesure
- Description de la méthode de test
Groupe cible
Formation professionnelle en génie électrique dans le secteur artisanal et l'industrie.
Niveau moyen d'apprentissage, connaissances pré requises dans l'analyse des circuits à contacteurs.
Les connaissances requises peuvent être acquises grâce à l'équipement:
- E6.5.2.1a Commandes du contacteur & nbsp; avec des modules 24V
- E6.5.2.1b Commande des contacteurs avec modules 230 V
- E6.5.2.2a Commandes des contacteurs avec plaques expérimentales 24 V
- E6.5.2.2b Commandes des contacteurs avec plaques expérimentales 230 V
Thèmes
Boutton marche-arrêt
Circuit contacteur inverseur
Circuit de contacteur inverseur avec butées de fin de course
Démarrage étoile-triangle automatique
Circuit de Dahlander
Inverseur de sens de rotation automatique Dahlander
Circuit d'inversion automatique Dahlander avec interrupteurs de fin de course
C'est l'unité simulateur de défaut de circuits de contacteurs 300 W qui sert à approfondir les connaissances nécessaires et l'expérience dans le dépannage des systèmes avec des circuits de contacteurs.

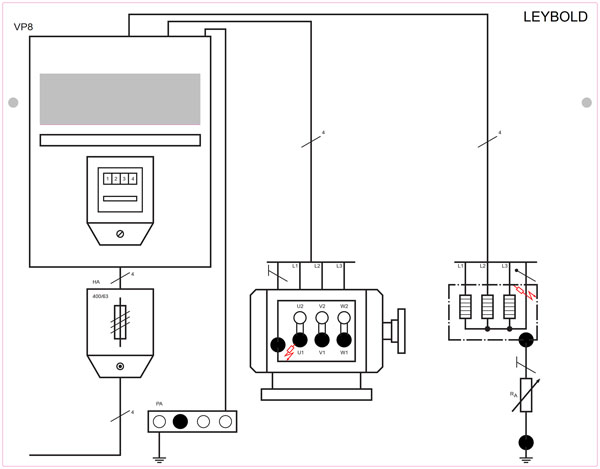

Le panneau frontal, qui est la partie essentielle de l'unité, contient un grand nombre d'ouverture, derrière lesquelles se trouvent les points de mesure et de connexion des circuits du contacteur.
Le masque ne libère que les points de mesure et de connexion importants pour les circuits affichés sur le masque.
Tous les points inutiles restent cachés derrière le masque.
Dans la partie inférieure du panneau avant, se trouve le panneau de commande avec les interrupteurs, les boutons-poussoirs, les voyants et les prises de connexion pour les interrupteurs de fin de course externes.
Sur le côté gauche de l'unité, derrière une porte verrouillable, se trouve le tableau de commande de l'instructeur, qui contient un panneau de programmation en plus des fusibles principaux et du bouton d'alimentation principal du circuit de charge.
Deux voyants de contrôle et de charge et un bouton d'arrêt d'urgence sont situés sur le côté supérieur de l'unité de l'instructeur.
Caractéristiques techniques :
Tension de sortie:
- Pour le contrôle 24 V AC
- Pour le circuit principal 3 230/400 V 50 (60 Hz)
Alimentation
- 3 x 230/400 V, 50 Hz (60 Hz) via connecteur CEE
Matériel livré :
unité de base:
- Masque: commutation marche / arrêt
- Masque: Circuit de contacteur inverseur I
- Masque: contacteur inverseur II
- Masque: Circuit étoile-triangle automatique
- Masque: Circuit de Dahlander
- Masque: Dahlander Automatic Turning Circuit I
- Masque: Dahlander Automatic Turning Circuit II
- Masque: arrangement d'
Objectifs pédagogiques
Fonction des circuits à contacteurs
Dépannage dans les circuits à contacteurs
Appareil compact pour un dépannage systématique dans les circuits à contacteurs conventionnels.
En masquant différents masques, seuls les points de mesure et de connexion importants pour le circuit représenté sur le masque sont libérés .
Sur le côté gauche de l'appareil, derrière une porte verrouillable, se trouve le tableau de contrôle pour le formateur, qui, en plus des dispositifs de protection, le sélecteur de masque contient également les interrupteurs de défauts.
Les élèves devraient apprendre une recherche la panne systématique à l'aide de testeurs de tension et de continuité
L'analyse des pannes est effectuée en 4 étapes:
- Description de l'erreur
- Cause suspectée
- Détermination de l'erreur par mesure
- Description de la méthode de test
Méthode
Tâches des expériences des élèves selon la description dans le manuel.
Les mesures sont faites avec un testeur de tension et un testeur de continuité.
L'analyse des défauts est réalisée en 4 étapes:
- Description de la panne
- Cause suspectée
- Détermination du défaut par mesure
- Description de la méthode de test
Groupe cible
Formation professionnelle en génie électrique dans le secteur artisanal et l'industrie.
Niveau moyen d'apprentissage, connaissances pré requises dans l'analyse des circuits à contacteurs.
Les connaissances requises peuvent être acquises grâce à l'équipement:
- E6.5.2.1a Commandes du contacteur & nbsp; avec des modules 24V
- E6.5.2.1b Commande des contacteurs avec modules 230 V
- E6.5.2.2a Commandes des contacteurs avec plaques expérimentales 24 V
- E6.5.2.2b Commandes des contacteurs avec plaques expérimentales 230 V
Thèmes
Boutton marche-arrêt
Circuit contacteur inverseur
Circuit de contacteur inverseur avec butées de fin de course
Démarrage étoile-triangle automatique
Circuit de Dahlander
Inverseur de sens de rotation automatique Dahlander
Circuit d'inversion automatique Dahlander avec interrupteurs de fin de course
C'est l'unité simulateur de défaut de circuits de contacteurs 300 W qui sert à approfondir les connaissances nécessaires et l'expérience dans le dépannage des systèmes avec des circuits de contacteurs.
Le panneau frontal, qui est la partie essentielle de l'unité, contient un grand nombre d'ouverture, derrière lesquelles se trouvent les points de mesure et de connexion des circuits du contacteur.
Le masque ne libère que les points de mesure et de connexion importants pour les circuits affichés sur le masque.
Tous les points inutiles restent cachés derrière le masque.
Dans la partie inférieure du panneau avant, se trouve le panneau de commande avec les interrupteurs, les boutons-poussoirs, les voyants et les prises de connexion pour les interrupteurs de fin de course externes.
Sur le côté gauche de l'unité, derrière une porte verrouillable, se trouve le tableau de commande de l'instructeur, qui contient un panneau de programmation en plus des fusibles principaux et du bouton d'alimentation principal du circuit de charge.
Deux voyants de contrôle et de charge et un bouton d'arrêt d'urgence sont situés sur le côté supérieur de l'unité de l'instructeur.
Caractéristiques techniques :
Tension de sortie:
- Pour le contrôle 24 V AC
- Pour le circuit principal 3 230/400 V 50 (60 Hz)
Alimentation
- 3 x 230/400 V, 50 Hz (60 Hz) via connecteur CEE
Matériel livré :
unité de base:
- Masque: commutation marche / arrêt
- Masque: Circuit de contacteur inverseur I
- Masque: contacteur inverseur II
- Masque: Circuit étoile-triangle automatique
- Masque: Circuit de Dahlander
- Masque: Dahlander Automatic Turning Circuit I
- Masque: Dahlander Automatic Turning Circuit II
- Masque: arrangement d'
Poids: 50 Kg Delai de livraison estimé : 12 semaines
