Au cours de l'expérience P4.1.1.3, on trace les caractéristiques courant-tension d'une pile solaire pour différents éclairages.

Pour varier l'éclairage, on change la distance de la source lumineuse.



Les caractéristiques montrent un comportement typique : pour une petite résistance de charge, la pile solaire fournit un courant presque constant.

Si une tension critique dépendant de l'éclairage est dépassée, la pile solaire fonctionne de plus en plus comme une source de tension constante.



Équipement comprenant :

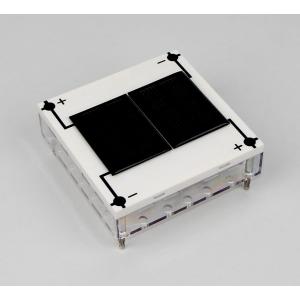

1 578 631 Module solaire STE 4/100

3 576 81 Plaque à réseau prise de sécurité , 20/10

1 577 90 Potentiomètre 220 Ohms, STE 4/50

1 501 48 Cavalier STE 2/19, jeu de 10

2 531 120 Multimètre LDanalog 20

1 450 641 Lampe halogène 12 V, 50/100W

1 450 63 Ampoule halogène 12 V/100 W, G6,35

1 726 890 Alimentation CC à courant fort 1...32 V/0...20 A

1 300 01 Pied en V, grand

1 300 43 Tige 75 cm, 12 mm Ø

1 301 01 Noix Leybold

1 500 98 Douilles d'adaptation de sécurité, noires (6)

2 500 621 Câble de connexion de sécurité 50 cm, rouge

2 500 622 Câble de connexion de sécurité 50 cm, bleu

2 500 624 Câble de connexion de sécurité 50 cm, noir
