Le cours COM4LAB « Composants électroniques I » est le premier cours sur les composants électroniques actifs qui ont un effet d'amplification ou permettent des fonctions de commande.
La présentation des principaux types de diodes ainsi que de leur comportement fait l'objet de ce cours.
On étudie les transistors de type npn et pnp, leurs fonctions, leur connexion et leurs caractéristiques.
Ce cours qui vise aussi à s'entraîner à l'utilisation du générateur de fonctions, de l'oscilloscope et des multimètres se compose de 19 chapitres.
Durée totale : jusqu'à 8 heures
Cible
Le cours peut être utilisé dans le processus de formation pour les professions suivantes, entre autres :
- electronicien/ne de l'information
- electronicien/ne de systèmes
Objectifs d'apprentissage
Les élèves doivent :
- connaître la constitution, la fonction et l'utilisation de diodes et de transistors,
- savoir relever les caractéristiques des diodes et transistors avec l'oscilloscope et
- se familiariser avec les circuits standard et leurs domaines d'utilisation.
Sujets d'étude
Les sujets suivants sont traités dans ce cours :
- Caractéristiques des diodes
- Caractéristique d'une diode Zener
- Caractéristique d'une diode électroluminescente
- Jonctions de diodes d'un transistor
- Caractéristiques du transistor
caractéristique d'entrée famille de caractéristiques de sortie caractéristique de commande

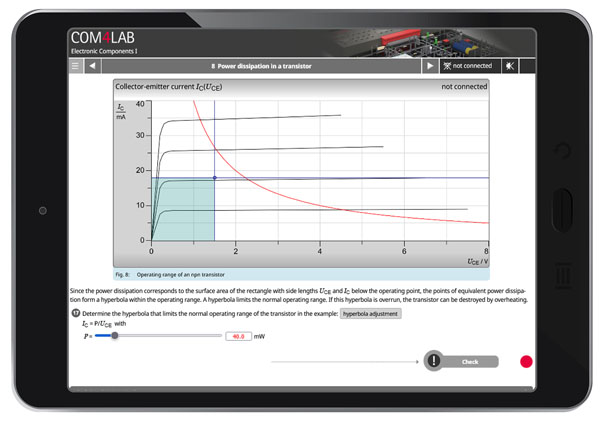

- Puissance dissipée du transistor
- Caractéristique d'un phototransistor
- Montage de Darlington
- Point de fonctionnement du transistor
- Transistor en montage à émetteur commun
- Transistor en montage à collecteur commun
- Transistor en montage à base commune
- Transistors dans des circuits de synchronisation
Connaissances préalables
Les élèves doivent disposer de connaissances préalables dans les domaines de la technique du courant continu et alternatif ainsi que de la mesure de grandeurs électriques pour travailler avec ce cours et bien l'assimiler.
Ils sont par ailleurs supposés maîtriser quelques formules simples.
Équipement comprenant :
1 70015-00 Carte COM4LAB : Composants électroniques I
1 70015-20 Cours COM4LAB : Composants électroniques I
1 70000-00 Unité centrale COM4LAB
Accessoires
1 70000-11 Chargeur USB-C 45 W prise EU (type C)
0 Alternative : chargeur USB-C avec prise UK ou prise US
1 70000-22 Jeu COM4LAB de 24 câbles de sécurité, 2 mm
Complément nécessaire
0 PC, tablette ou smartphone avec un navigateur usuel
