Ref: E6.7.2.8
E6.7.2.8 Modèles compacts mécatroniques : contrôle des matériaux avec vérification de la qualité
Système
Le MCS (Mechatronik Compact System) se compose de quatre installations individuelles, chacune avec une fonction mécatronique de base.
La connexion des installations permet d'apprendre l'interaction entre la mécanique, la pneumatique, l'électricité et la programmation de l'API.
Objectifs d'apprentissage
- Reconnaissance de différents matériaux (capteurs)
- Construction mécanique d'une station de contrôle
- Programmation d'une séquence de contrôle
- Montage mécanique d'un convertisseur d'orientation
- Programmation d'un convertisseur de pivotement
- Montage mécanique d'un processus de mesure
- Programmation d'un processus de mesure avec traitement des valeurs analogiques
- Montage mécanique d'une installation de tri à trois voies
- Programmation d'une installation de tri à trois voies
Structure
L'équipement comprend cinq modèles :
- Magasin de chute avec unité de contrôle :
Les pièces sont séparées à partir d'un magasin et mises à disposition sur une tablette.
Le niveau de remplissage du magasin est contrôlé par une cellule photoélectrique et la pièce sur le plateau par un microrupteur.
Les propriétés du matériau de la pièce sont déterminées par un capteur optique et inductif.
- Le transfert pivotant :
Déplace les pièces entre deux modules avec des points de transfert de matière définis.
Un entraînement pneumatique pivotant, réglable en continu jusqu'à 180°, transporte les pièces à l'aide d'un préhenseur à vide.

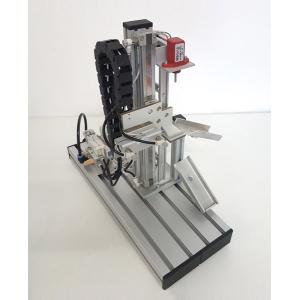

- Mesure de la hauteur :
Mesure la hauteur des pièces et traite la valeur analogique, de sorte que les pièces dont la hauteur est inadmissible sont rejetées.
- Tri sur trois voies :
Les pièces passent devant trois goulottes à l'aide d'un système linéaire avec variateur de vitesse.
Une unité de distribution pneumatique mobile transporte les pièces sur les goulottes en fonction du type de matériau.
Le niveau de remplissage des goulottes est contrôlé par une cellule photoélectrique.
Méthode
L'appareil est conçu comme un essai pour les élèves et les étudiants.
Des tâches proches de la pratique invitent l'apprenant à résoudre le problème de commande ou d'installation à l'aide de son programme et de réglages mécaniques.
Des bases de programmation d'API et une compréhension des processus de fabrication sont requises.
Groupe cible
Le groupe cible est constitué d'apprentis de l'industrie et d'étudiants en technique d'automatisation.
Le cours propose des essais de niveau moyen pour l'école professionnelle et pour la formation de bachelier.
- Programmes pour la commande séquentielle
- Création de commandes séquentielles
- Différence entre les fonctions manuelles et automatiques dans les programmes.
- Planifier la commande de vannes pneumatiques.
- Mise à disposition sans risque de collision sur une tablette
- Microrupteur pour la détection de position
- Barrière photoélectrique unidirectionnelle
- Détecteur optique
- Détecteur inductif
- Positionnement avec microcommutateur
- Entraînements électriques
- Interrupteur de fin de course avec microcontact
- Circuit de contacteur inverseur
- Traitement des valeurs analogiques
Équipement comprenant :
1 773 031 Module FMPE : Magasin de chute avec contrôle
1 773 032 Module SU : Convertisseur d'orientation
1 773 029 Module HM : mesure de la hauteur
1 773 035 Module SORT03 : Triage en 3 voies

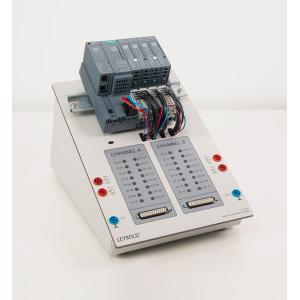

1 773 039 Pupitre de commande BP
1 773 081 Assortiment de petites pièces
1 773 082 Unité de maintenance a
