Le de système simulateur II (ASIMA) est parfaitement adapté au fonctionnement avec les automates S7-1200 et S7-1512.
Dans la configuration Principe de base il existe 19 différentes applications .
Le large spectre des expériences va du test des fonctions API à la commande des petits controlleurs et permet l'utilisation universelle de l'ASIMA dans l'éducation.
Objectifs pédagogiques
- Programmation des circuits simples de base
- Programmation de circuit machines
- Programmation de petites contrôlleurs
L'équipement comprend le système simulateur de base ASIMA II, y compris les différentes tâches à réalisées sur CD et cours CBT 773050ASM.
L'ASIMA est raccordée à l'automate via des connecteurs de sécurité de 4 mm ou via un câble plat à 50 broches (700 mm).
Les éléments disponible sont les suivants:
- 12 entrées numériques, 12 sorties numériques
- 2 entrées analogiques, 2 sorties analogiques
- 4 relais avec contact normalement ouvert
- Éléments de contrôle et d'affichage:
- 6 boutons-poussoirs, 6 interrupteurs incrémentals, 33 DELs
- 2 potentiomètres avec 0 ... 10 V DC
- 1 afficheur graphique à barres composé de 24 segments
Méthode
L'équipement est conçu pour les expériences d'étudiants et les expériences.
Les tâches pratiques demandent à l'apprenant de résoudre le problème de contrôle repectif par son propre programmation.
Les solutions suggérées sont fournies sous forme de fichier.
Pour la réussite du cours, les bases de la programmation API sont requises.
Thèmes

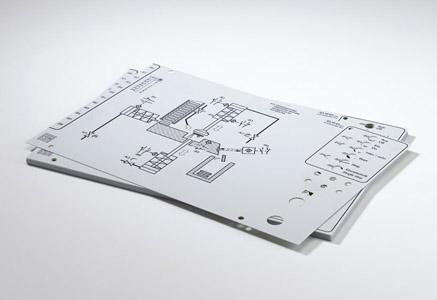

Les sujets sont édités en plaçant différents masques sur le périphérique de base ASIMA.
- Fonctions logiques de base
- Blocs fonctionnels numériques
- Marche/ Arrêt d'un moteur
- Contacteur inverseur
- Circuit étoile-triangle
- Interrupteur inverseur étoile-triangle
- Table à mouvement va et vient
- Circuit de Dahlander
- Moteur DS avec 2 enroulements
- Auto-démarreur DS
- Système de bande transporteuse
- Compensation du courant réactif
- Commande de chauffage
- Voyant lumineux
- Machine à tablette
- Pulvérisateur à charbon
- Machine à gaufrer
- Feux de circulation Temporaire
- Système de feux de circulation
Équipement comprenant :
1 773 050 Simulateur de système ASIMA II
1 700 00CBT DVD : logiciel COM3LAB
1 773 048 Câble plat 50 broches, 700 mm
1 775 790EN LIT-print: Commande de simulations d'installation, anglais
1 773 04901 Masque M1 Fonctions logiques de base
1 773 04902 Masque M2 Modules de fonctions numériques
1 773 04903 Masque M3 Moteur MARCHE/ARRÊT
1 773 04904 Masque M4 Circuit d'inversion de sens de rotation du moteur
1 773 04905 Masque M5 Circuit étoile-triangle
1 773 04906 Masque M6 Circuit d'inversion de sens de rotation en étoile-triangle
1 773 04907 Masque M7 Commande d'une table basculante
1 773 04908 Masque M8 Circuit Dahlander
1 773 04909 Masque M9 Moteur avec 2 enroulements
1 773 04910 Masque M10 DS-Auto-démarreur
1 773 04911 Masque M11 Système de convoyeur à bande
1 773 04912 Masque M12 Compensation du courant réactif
1 773 04913 Masque M13 Commande de chauffage
1 773 04914 Masque M14 Feu de circulation
1 773 04915 Masque M15 Système de remplissage des réservoirs
1 773 04917 Masque M17 Broyeur à charbon
1 773 04918 Masque M18 Machine à estomper
1 773 04920 Masque M20 Commande de barrière de parking de voiture
1 773 04921 Masque M21 Feu de circulation avec feu de piéton
2 8-2600001-000-10-0 Sac de rangement, 410 x 320 x 10 mm, transparent
