Contient six configurations pour programmer un petit contrôleur sur LOGO! 8 de Siemens.
Objectifs pédagogiques
- Utilisation d'un petit contrôleur.
- Création de programmes.
- Apprendre les fonctions essentielles de logique et de commande des petits contrôleurs.
- Test des programmes.
- Configuration des connexions réseau.
Le système d'enseignement comprend:
- LOGO8! 12/24 RCE
- LOGO ERW.-MODULE! DM8 12 / 24R
- LOGO! Soft Comfort V8
- Plaque de base de Mini-contrôleur.

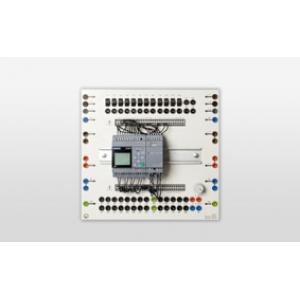

Description de la plaque de base pour de petit contrôleur
- Les 14 entrées numériques et les 10 sorties des transistors sont connectées à la plaque de base via des douilles de sécurité de 4 mm.
- Les entrées peuvent être connectées avec les commutateurs intégrés et des boutons poussoirs.
- Il est également possible de connecter les prises & nbsp; fermement à 24 V DC.
- Le traitement du signal analogique est possible via deux entrées analogiques et deux sorties analogiques. L'unité de contrôle a une interface Ethernet, qui est conçue comme RJ 45.
- La tension de commande est de 24 V DC.
Méthode
- Les expériences d'étudiants sont réalisés selon les tâches cités dans description du test.
Le groupe cible est formé par des étudiants en formation professionnelle génie électrique dans les travaux manuels et l'industrie. Le cours fournit des connaissances de niveau moyen.
Connaissance
- Principes de base de commande des contacteurs
- Programmation de petits contrôleurs
- Instructions concernant les dangers de l'électrotechnique
Le système d'enseignement peut être complété avec l'équipement suivant.
- E6.5.2.1 a Commande de contacteurs avec les modules 24 V
- E6.5.2.2 a Commande de contacteurs avec plaques expérimentales 24 V
- E6.5.2.5 Commande avec les interrupteurs de fin de course et de proximité
- E6.7.1.1 ASIMA pour petit contrôleur.
Thèmes
- Programmation d'un petit contrôleur
- Connexions logiques
- Fonctions Timer et minuterie
- Composants RS
- Comptage et mesure de fréquences
- Traitement des valeurs analogiques
- Consigne et régulation
- Serveur Web
- App pour LOGO! 8
Équipement comprenant :
1 773 045 LOGO! 8 12/24 TP 6 x
6 773 010 Alimentation 24 V DC, 6,5 A
6 562 793 Adaptateur secteur pour pendule de Pohl
6 689 3000 Câble croisé RJ45 2m
HMI Système de base avec logiciel
6 773 055 * HMI Touch Panel Grundfunktion
6 726 10 * Cadre profilé T150, deux étages
6 500 59 Cavalier protégé, noirs, jeu de 10
6 500 591 * Cavalier protégé, verts/jaunes, jeu de 10
PC avec système d'exploitation requis !!!
6 773 050 * Simulateur de système ASIMA II
1 700 00CBT * DVD : logiciel COM3LAB
1 Une sélection de 12 masques est disponible en E6.7.1.1.
6 773 04901 Masque M1 Fonctions logiques de base
6 773 04902 Masque M2 Modules de fonctions numériques
6 773 04903 Masque M3 Moteur MARCHE/ARRÊT
6 773 04904 Masque M4 Circuit d'inversion de sens de rotation du moteur
6 773 04905 Masque M5 Circuit étoile-triangle
6 773 04906 Masque M6 Circuit d'inversion de sens de rotation en étoile-triangle
6 773 04907 Masque M7 Commande d'une table basculante,
6 773 04908 Masque M8 Circuit Dahlander
6 773 04909 Masque M9 Moteur avec 2 enroulements
6 773 04911 Masque M11 Système de convoyeur à bande
6 773 04912 Masque M12 Compensation du courant réactif
6 773 04913 Masque M13 Commande de chauffage
1 8-2600001-000-10-0 Sac de rangement, 410 x 320 x 10 mm, transparent
1 775 790EN LIT-print: Commande de simulations d'installation, anglais
144 500 624 * Câble de c
Objectifs pédagogiques
- Utilisation d'un petit contrôleur.
- Création de programmes.
- Apprendre les fonctions essentielles de logique et de commande des petits contrôleurs.
- Test des programmes.
- Configuration des connexions réseau.
Le système d'enseignement comprend:
- LOGO8! 12/24 RCE
- LOGO ERW.-MODULE! DM8 12 / 24R
- LOGO! Soft Comfort V8
- Plaque de base de Mini-contrôleur.
Description de la plaque de base pour de petit contrôleur
- Les 14 entrées numériques et les 10 sorties des transistors sont connectées à la plaque de base via des douilles de sécurité de 4 mm.
- Les entrées peuvent être connectées avec les commutateurs intégrés et des boutons poussoirs.
- Il est également possible de connecter les prises & nbsp; fermement à 24 V DC.
- Le traitement du signal analogique est possible via deux entrées analogiques et deux sorties analogiques. L'unité de contrôle a une interface Ethernet, qui est conçue comme RJ 45.
- La tension de commande est de 24 V DC.
Méthode
- Les expériences d'étudiants sont réalisés selon les tâches cités dans description du test.
Le groupe cible est formé par des étudiants en formation professionnelle génie électrique dans les travaux manuels et l'industrie. Le cours fournit des connaissances de niveau moyen.
Connaissance
- Principes de base de commande des contacteurs
- Programmation de petits contrôleurs
- Instructions concernant les dangers de l'électrotechnique
Le système d'enseignement peut être complété avec l'équipement suivant.
- E6.5.2.1 a Commande de contacteurs avec les modules 24 V
- E6.5.2.2 a Commande de contacteurs avec plaques expérimentales 24 V
- E6.5.2.5 Commande avec les interrupteurs de fin de course et de proximité
- E6.7.1.1 ASIMA pour petit contrôleur.
Thèmes
- Programmation d'un petit contrôleur
- Connexions logiques
- Fonctions Timer et minuterie
- Composants RS
- Comptage et mesure de fréquences
- Traitement des valeurs analogiques
- Consigne et régulation
- Serveur Web
- App pour LOGO! 8
Équipement comprenant :
1 773 045 LOGO! 8 12/24 TP 6 x
6 773 010 Alimentation 24 V DC, 6,5 A
6 562 793 Adaptateur secteur pour pendule de Pohl
6 689 3000 Câble croisé RJ45 2m
HMI Système de base avec logiciel
6 773 055 * HMI Touch Panel Grundfunktion
6 726 10 * Cadre profilé T150, deux étages
6 500 59 Cavalier protégé, noirs, jeu de 10
6 500 591 * Cavalier protégé, verts/jaunes, jeu de 10
PC avec système d'exploitation requis !!!
6 773 050 * Simulateur de système ASIMA II
1 700 00CBT * DVD : logiciel COM3LAB
1 Une sélection de 12 masques est disponible en E6.7.1.1.
6 773 04901 Masque M1 Fonctions logiques de base
6 773 04902 Masque M2 Modules de fonctions numériques
6 773 04903 Masque M3 Moteur MARCHE/ARRÊT
6 773 04904 Masque M4 Circuit d'inversion de sens de rotation du moteur
6 773 04905 Masque M5 Circuit étoile-triangle
6 773 04906 Masque M6 Circuit d'inversion de sens de rotation en étoile-triangle
6 773 04907 Masque M7 Commande d'une table basculante,
6 773 04908 Masque M8 Circuit Dahlander
6 773 04909 Masque M9 Moteur avec 2 enroulements
6 773 04911 Masque M11 Système de convoyeur à bande
6 773 04912 Masque M12 Compensation du courant réactif
6 773 04913 Masque M13 Commande de chauffage
1 8-2600001-000-10-0 Sac de rangement, 410 x 320 x 10 mm, transparent
1 775 790EN LIT-print: Commande de simulations d'installation, anglais
144 500 624 * Câble de c
