Ref: E6.5.2.21
E6.5.2.21 Commande par Contacteur avec plaque d'essai 24 V
Expériences d'étudiant sur la technique de commande de contacteur avec le système de plaque sur un cadre.
Objectifs:
- Éléments de base de commande avec contacteurs
- Circuits commande de base avec contacteurs
- Circuits de commande de base des machines
Le système de plaques expérimentales se compose de plaques expérimentales robustes et pratiques, disposées sur un cadre selon les spécifications données dans la littérature.
L'équipement industriel standard est attaché en avant. Les éléments de commande et de signalisation sont installés sur des plaques séparées.
Le câblage des composants électriques est effectué au moyen de câbles de connexion de sécurité basse tension de 4 mm directement sur les prises de sécurité correspondantes
La tension de commande est de 24 V DC.
Méthodes d'apprentissage:
Tâches des manipulations des étudiants pour la description de l'expérience.
- Mise en place des éléments
- Réalisation du câblage
- Vérification du fonctionnement
Formation Professionnelle en Génie Electrique en Artisanat et Industrie
Faible Niveau d'Apprentissage, Connaissances Prérequises Les Bases de la Commande des Contacteurs et des instructions sur les dangers associés à l'électrotechnique.
Le système pourrait être complété par le système des machines
Thèmes des expériences:
- Fonctionnement des commutateurs
- Circuits ET-OU avec contacteurs
- Mise en marche du moteur avec un contacteur
- Maintien du contacteur
- Verrouillage des contacteurs
- Verrouillage des boutons poussoirs
- Commande d'inversion de sens
- Commande par contacteur d'un moteur avec relais de protection
- Contacteur avec contact auxiliaire à retard et relais temporisés
- Commutation temporisée
- Montage étoile-triangle
Équipement comprenant :

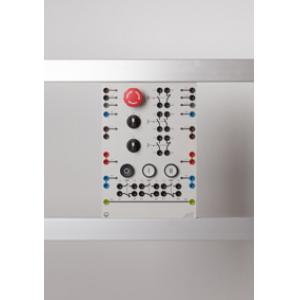

1 730 002 Pupitre de commande

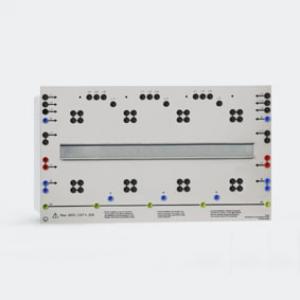

1 730 004 Unité de base de technique de commande
3 730 321 Contacts auxiliaires 24 V 4NO 4NF

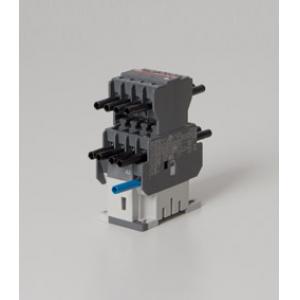

3 730 331 Contacteur de puissance 24 V, 3 prin., 3NO, 2NF
2 732 151 Relais de protection moteur
1 730 072 Relais multi-fonctions

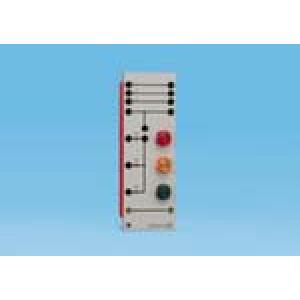

1 730 37 Lampe voyante de signalisation triple 24 V
1 730 93 Commutateur fin de course 1NO 1NF
Accessoires
1 726 10 Cadre profilé T150, deux étages
1 726 75 Alimentation triphasée avec RCD
1 562 793NA Alimentation 6...24 V
4 500 59 Cavalier protégé, noirs, jeu de 10
1 726 890 Alimentation CC à courant fort 1...32 V/0...20 A
1 500 591 Cavalier protégé, verts/jaunes, jeu de 10
3 500 855 Câble d'expérimentation de sécurité 32 A, jeu de 34
1 500 856 Câble d'expérimentation de sécurité 32 A, jaune/vert, jeu de 5
1 566 322 LIT-print: Circuits contacteurs et de commande, anglais
1 648 07 Boîte de rangement S24-FN
1 773 2104 * Moteur à cage décureuil 230/400 0,3
1 773 108 * Accouplement et couvercle de bout d'arbre 0.3 transparent
Les articles marqués d'un * ne sont pas obligatoires, mais sont recommandés pour la réalisation de l'expérience.
