Ref: E4.3.2

E4.3.2 Mesures de protection selon VDE 0100 (système de plaques)

panier
Ajouter au panier

N/A

panier
Ajouter au panier

pdf
Fiche technique

Pour exercer une activité professionnelle qualifié e dans tous les mé tiers de l'é lectricité artisanale et industrielle, il est indispensable de disposer de connaissances é tendues et d'une maî trise sû re des compé tences relatives aux mesures de protection contre les chocs é lectriques.



Afin de faciliter la compré hension de la structure et des contenus essentiels des dispositions relatives à la mise en place d'installations à courant fort, LEYBOLD a dé veloppé des systè mes didactiques et mé thodologiques harmonisé s sur ce thè me.



É quipement comprenant :

1 8-1014001-000-10-0 P 0.1 Raccordement domestique

1 8-1114010-000-10-0 Masque VP 0.1a Alimentation avec conducteur PEN

1 8-1014002-000-10-0 P 0.2 Fusible

1 8-1014003-000-10-0 P 0.3 RCCB ; type B (disjoncteur diffé rentiel)

1 8-1014004-000-10-0 P 0.4 RCCB ; type A (disjoncteur diffé rentiel)

1 8-1014006-000-10-0 P 0.6 Transformateur

1 8-1114061-000-10-0 Maske VP 0.6a Transformateur trè s basse tension

1 8-1114063-000-10-0 Maske VP 0.6c Transformateur d'isolement

1 8-1014007-000-10-0 P 0.7 Contrô leur d'isolement

1 8-1014008-000-10-0 P 0.8 Prise de courant de sé curité

1 8-1014009-000-10-0 P 0.9 Prise de courant

1 8-1014010-000-10-0 P 0.10 Capacité s de dé rivation du ré seau

1 8-1014011-000-10-0 P 0.11 Consommables avec ré sistances de fermeture de corps

1 8-1014012-000-10-0 P 0.12 Lampadaire

1 8-1014013-000-10-0 P 0.13 Moteur à courant triphasé

1 8-1014014-000-10-0 P 0.14 Charge en courant continu

1 8-1014015-000-10-0 P 0.15 Jouets "trè s basse tension"

1 8-1014021-000-10-0 P 0.21 Terre de service

1 8-1014023-000-10-0 P 0.23 Ré sistance de contact

1 8-1014022-000-10-0 P 0.22 Terre de protection

1 8-1014024-000-10-0 P 0.24 Ré sistance d'isolement

1 8-1014027-000-10-0 P 0.27 Parties conductrices

1 8-1014031-000-10-0 P 0.31 Homme modè le

1 8-1014032-000-10-0 P 0.32 Entonnoir de tension

1 8-1014033-000-10-0 P 0.33 Impé dance de boucle

1 8-1014034-000-10-0 P 0.34 Plaque d'essai pour courant de fuite

1 8-1214122-000-10-0 SE Ré sistance 2,2 kOhms, 6 W, 10 %

1 8-5950705-100-10-0 Ampoule E 14, 220/260 V, 5/7 W

1 8-5950740-100-10-0 Ampoule E 14, 230 V, 40 W, gouttelette

1 8-5114012-000-10-0 LIT-print : Mesures de protection VDE 0100 / IEC 60364, anglais

1 8-2500856-000-10-0 PROFITEST , appareil de test

1 726 106 Cadre profilé T160, 2 é tages

1 500 59 Cavalier proté gé , noirs, jeu de 10

1 500 591 Cavalier proté gé , verts/jaunes, jeu de 10

1 500 851 Câ ble de connexion de sé curité , 32 A, jeu de 32







Ref: 8-1014001-000-10-0
P 0.1 Connexion doméstique: Pour alimentation en courant pour tous les essais.


Ref: 8-1114010-000-10-0
Masque alimentation par conducteur PEN VP 0.1a
à enficher sur la plaque transformateur et raccordement domestique


Ref: 8-1014002-000-10-0
P 0.2 Fusible


Ref: 8-1014003-000-10-0
P 0.3 RCD (Dispositif de protection à courant différentiel-résiduel)


Ref: 8-1014004-000-10-0
P 0.4 Interrupteur de protéction contre courant de défaut sensible au courant continu


Ref: 8-1014006-000-10-0
P 0.6 Transformateur
Fonctionnement au choix, comme transformateur à très basse tension ou transformateur de séparation.


Ref: 8-1114061-000-10-0
Masque transformateur très basse tension VP 0.6a


Ref: 8-1114063-000-10-0
Masque transformateur de séparation VP 0.6c


Ref: 8-1014007-000-10-0
P 0.7 Détecteur de contact avec la terre


Ref: 8-1014008-000-10-0
P 0.8 Prise de courant de sécurité


Ref: 8-1014009-000-10-0
P 0.9 Prise de courant sans contact de sécurité


Ref: 8-1014010-000-10-0
P 0.10 Capacités de dérivation circuit


Ref: 8-1014011-000-10-0
P 0.11 Récepteurs avec résistances de court-circuit à la masse


Ref: 8-1014012-000-10-0
P 0.12 Lampadaire


Ref: 8-1014013-000-10-0
P 0.13 Moteur à courant triphasé, représentation symbolique d'un moteur à courant triphasé


Ref: 8-1014014-000-10-0
P 0.14 Charge à courant continu


Ref: 8-1014015-000-10-0
P 0.15 Jouet Très basse tension, Représentation symbolique d'une locomotive


Ref: 8-1014021-000-10-0
P 0.21 Prise de terre


Ref: 8-1014023-000-10-0
P 0.23 Resistance de passage
3 résistances 10 Ohm, 470 Ohm, 15 kOhm Dimensions en mm: 159 x 297 x 55 (W x H x D) Masse 0.44 kg


Ref: 8-1014022-000-10-0
P 0.22 Prise terre de protection


Ref: 8-1014024-000-10-0
P 0.24 Resistance d'isolation pour simulation de différents états d'isolation du système


Ref: 8-1014027-000-10-0
P 0.27 Pièces conductrices, représentation symbolique de pièces conductrices
avec resistances de contact terre


Ref: 8-1014031-000-10-0
P 0.31 Modèle humain: Representation symbolique de l'homme


Ref: 8-1014032-000-10-0
P 0.32 Cône de tension, Simulation des cônes de tension par resistances échélonnées


Ref: 8-1014033-000-10-0
P 0.33 Impedance de boucle pour mesures avec Voltmètre et Ampèremètre.


Ref: 8-1014034-000-10-0
P 0.34 Plaque de contrôle pour dispositif de protection à courant différentiel-résiduel
et résistance pour contrôle et mesures par Voltmètre et Ampèremètre


Ref: 8-1214122-000-10-0
Résistance 2.2 kOhm 6 W 10 % SE


Ref: 8-5950705-100-10-0
Ampoule E 14, 220/260 V, 5/7 W


Ref: 8-5950740-100-10-0
Ampoule en forme de goutte E 14, 230 V, 40 W


Ref: 8-5114012-000-10-0
LIT: Protection measures VDE 0100


Ref: 72710

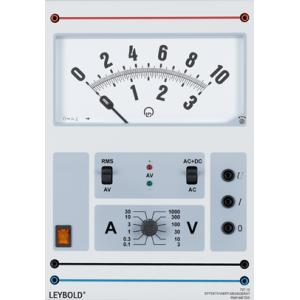

Appareil de mesure RMS, plaque A4


Ref: 8-2500856-000-10-0
Testeur PROFITEST 0100S-II


Ref: 726106
Cadre profilé T160, 2 étages


Ref: 50059
Jeu de 10 cavaliers protégé, noirs


Ref: 500591
10 cavaliers de sécurité, vert/jaune


Ref: 500851
Jeu de 32 câbles d'expérience de sécurité 10, 25, 50, 100 cm, Noir, Rouge, Bleu
Section du conducteur : 2,5mm² souple, Courant permanent : max. 32A
