Ref: E4.1.2.4
E4.1.2.4 Circuits d'installation à lampes à incandescence et halogènes (système modulaire), équipeme
Expé riences des é lè ves sur la technique d'installation avec des modules sur paroi de montage
Objectifs d'apprentissage :
- Elé ments de base de la technique d'installation
- Circuits de base de la technique d'installation
- Circuits de base de la technique d'é clairage
Le systè me de modules d'expé rimentation se compose de modules d'expé rimentation maniables et robustes qui peuvent ê tre disposé s librement et clairement sur un mur de montage, conformé ment au sché ma é lectrique, de maniè re individuelle.
Pour une meilleure vue d'ensemble, les modules sont en outre coloré s.
Une paroi arriè re transparente permet d'observer le maté riel usuel utilisé .
Le module s'enclenche dans la paroi de montage à l'aide d'un cliquet é lastique, ce qui exclut toute chute lors de l'enfichage des câ bles de raccordement.
Le câ blage des composants é lectriques s'effectue au moyen de lignes de connexion de sé curité de 4 mm pour basse et trè s basse tension, directement sur les modules é quipé s des douilles de sé curité correspondantes.
Mé thode d'apprentissage
Expé riences d'é lè ves selon les tâ ches dé finies dans le manuel.
- Disposition des é lé ments
- Ré alisation du câ blage
- Vé rification du fonctionnement
Groupe cible
Formation professionnelle en é lectrotechnique dans l'artisanat et l'industrie
Niveau d'apprentissage faible Connaissances pré alables Bases de la technique d'installation et initiation aux dangers de l'é lectrotechnique.
L'é quipement suivant contient des composants de technique d'installation pré paré s de maniè re didactique et spé cialement optimisé s pour les appareils ELWE Technik.
Thè mes d'expé rimentation :
Installation avec des lampes à incandescence et halogè nes, é quipement complé mentaire
- Circuits de base
- Circuits de gradation
É quipement comprenant :

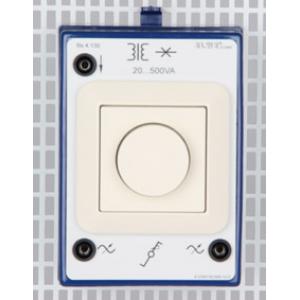

1 8-2204130-000-12-0 BS 4.130 Variateur pour charge inductive / ré sistive

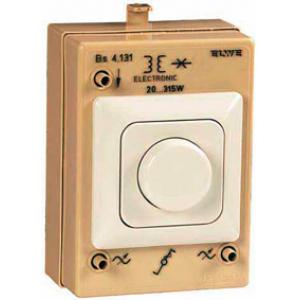

1 8-2204131-000-12-0 BS 4.131 Variateur pour transformateurs é lectroniques
1 8-2204190-000-12-1 BS 4.190 Transformateur
1 8-2204191-000-12-2 BS 4.191 Transformateur é lectronique

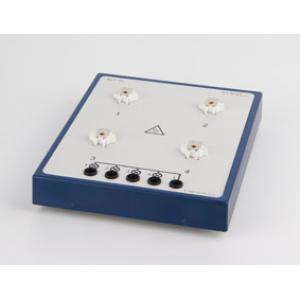

1 8-2204154-000-12-0 BS 4.154 Douilles pour lampes halogè nes BT
1 8-5950090-300-10-0 Lampe halogè ne 12 V, 35 W
1 8-5950091-300-10-0 Lampe halogè ne 12 V, 35 W, avec ré flecteur 10º
1 8-5950092-300-10-0 Lampe halogè ne 12 V, 35 W, avec ré flecteur revê tu d'aluminium 38º
1 8-5950093-300-10-0 Lampe halogè ne 12 V, 35 W, avec ré flecteur à revê tement en titane 60º
3 8-5950601-300-10-0 Lampe à incandescence E 14, 80 V, 0,125 A, 10 W
