E4.1.2.2 Circuits d'installation avec boutons (système modulaire), équipement supplémentaire

Expé riences des é lè ves sur la technique d'installation avec des modules sur paroi de montage



Objectifs d'apprentissage :

- Elé ments de base de la technique d'installation

- Circuits de base de la technique d'installation

- Circuits de base de la technique d'é clairage



Le systè me de modules d'expé rimentation se compose de modules d'expé rimentation maniables et robustes qui peuvent ê tre disposé s librement et clairement sur un mur de montage, conformé ment au sché ma é lectrique, de maniè re individuelle.

Pour une meilleure vue d'ensemble, les modules sont en outre coloré s.



Une paroi arriè re transparente permet d'observer le maté riel usuel utilisé .

Le module s'enclenche dans la paroi de montage à l'aide d'un cliquet é lastique, ce qui exclut toute chute lors de l'enfichage des câ bles de raccordement.



Le câ blage des composants é lectriques s'effectue au moyen de lignes de connexion de sé curité de 4 mm pour basse et trè s basse tension, directement sur les modules é quipé s des douilles de sé curité correspondantes.



Mé thode d'apprentissage

Expé riences d'é lè ves selon les tâ ches dé finies dans le manuel.



- Disposition des é lé ments

- Ré alisation du câ blage

- Vé rification du fonctionnement



Groupe cible

Formation professionnelle en é lectrotechnique dans l'artisanat et l'industrie



Niveau d'apprentissage faible Connaissances pré alables Bases de la technique d'installation et initiation aux dangers de l'é lectrotechnique.



Thè mes d'expé rimentation :

Circuits d'installation avec interrupteurs, systè me de plaques

- Commutation d'un point d'actionnement (circuits isolé s, en sé rie et en groupe)

- Commutation de deux points d'actionnement (commutations alterné es)

- Commutation de plus de deux points d'actionnement (commutation croisé e).



L'é quipement suivant contient des composants de technique d'installation pré paré s de maniè re didactique et spé cialement optimisé s pour les appareils ELWE Technik.



É quipement comprenant :

1 8-2204103-100-12-0 BS 4.103.1 Interrupteur d'é clairage de cage d'escalier

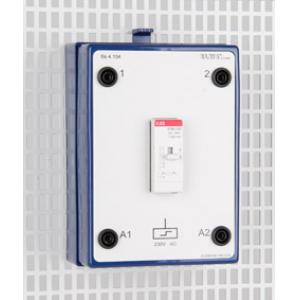

1 8-2204104-100-12-0 BS 4.104 Té lé rupteur 230 V

3 8-2204115-000-12-0 BS 4.115 Bouton-poussoir
