Ref: E4.1.2.1
E4.1.2.1 Circuits d'installation avec interrupteurs (système modulaire)
Expériences des élèves sur la technique d'installation avec des modules sur paroi de montage
Objectifs d'apprentissage :
- Eléments de base de la technique d'installation
- Circuits de base de la technique d'installation
- Circuits de base de la technique d'éclairage
Le système modulaire d'expérimentation se compose de modules d'expérimentation maniables et robustes qui peuvent être disposés librement et clairement sur un mur de montage, conformément au schéma électrique.
Pour une meilleure vue d'ensemble, les modules sont en outre colorés.
Une paroi arrière transparente permet d'observer le matériel usuel utilisé.
Le module s'enclenche dans la paroi de montage à l'aide d'un cliquet élastique, ce qui exclut toute chute lors de l'enfichage des câbles de raccordement.
Le câblage des composants électriques s'effectue au moyen de câbles de connexion de sécurité de 4 mm pour la basse tension et de câbles de connexion de sécurité de 2 mm pour la basse tension, directement sur les douilles de sécurité correspondantes.
Méthode d'apprentissage
Expériences d'élèves selon les tâches définies dans le manuel.
- Disposition des éléments
- Réalisation du câblage
- Vérification du fonctionnement
Groupe cible
Formation professionnelle en électrotechnique dans l'artisanat et l'industrie
Faible niveau d'apprentissage Connaissances préalables Bases de la technique d'installation et initiation aux dangers de l'électrotechnique.
Le système pourrait être complété par des mesures de protection.
Sujets d'expérimentation :
E4.1.2.1 Ex 4.100 Circuits d'installation avec interrupteurs
- Commutation à partir d'un point d'actionnement (circuits hors circuit, en série et en groupe)
- Commutation de deux points d'actionnement (commutations alternées)
- Commutation de plus de deux points d'actionnement (commutation croisée).
L'équipement suivant contient des composants de technique d'installation préparés de manière didactique et spécialement optimisés pour les appareils ELWE Technik.
Équipement comprenant :
1 8-2204001-000-12-0 BS 4.0 Connecteur d'alimentation AC, 10 A
3 8-2204101-000-12-0 BS 4.101 Boîte de distribution

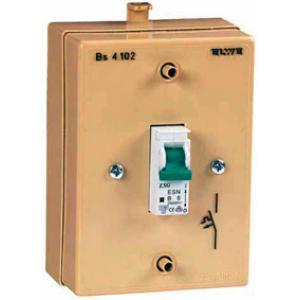

1 8-2204102-000-12-0 BS 4.102 Disjoncteur 6 A

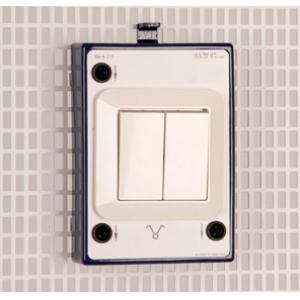

1 8-2204111-000-12-0 BS 4.111 Interrupteur de série

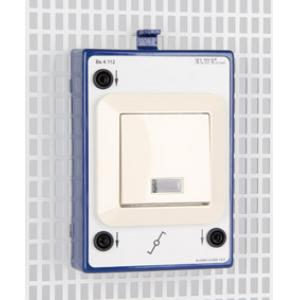

1 8-2204112-000-12-0 BS 4.112 Interrupteur inverseur

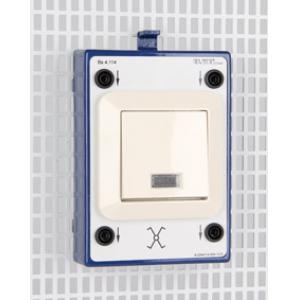

1 8-2204114-000-12-0 BS 4.114 Interrupteur croisé

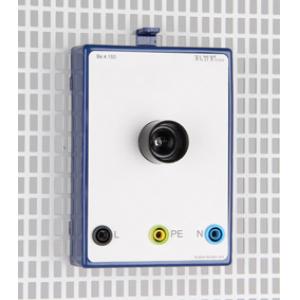

1 8-2204150-000-12-0 BS 4.150 Douille de lampe E14, simple
1 8-2204120-010-12-0 BS 4.120 Prise de courant à contact de protection
1 505 272 Ampoules 230 V/40 W, E14, jeu de 2
1 8-5304112-100-10-0 LIT-print : circuits d'installation avec interrupteurs, anglais
1 8-2405211-000-10-0 Testeur de tension et de continuité 6...400 volts
1 726 30 Grille de montage L130
8 500 604 Câble de connexion de sécurité, 10 cm, noir
10 500 624 Câble de connexion de sécurité 50 cm, noir
6 500 644 Câble de connexion de sécurité, 100 cm, noir
1 500 664 Câble d'expérimentation de sécurité, 200 cm, noir
5 500 602 Câble d'expérimentation de sécurité, 10 cm, bleu
3 500 622 Câble de connexion de sécurité 50 cm, bleu
3 500 642 Câble de connexion de sécurité, 100 cm, bleu
5 500 601 Câble d'expérimentation de sécurité, 10 cm, rouge
3 500 621 Câble de connexion de sécurité 50 cm, rouge
4 500 641 Câble de connexion de sécurité, 100 cm, rouge
1 500 640 Câble de connexion de sécurit
