E4.1.1.2 Circuits d'installation avec interrupteurs, système de plaques
L'équipement suivant contient des composants de technique d'installation préparés de manière didactique et spécialement optimisés pour les appareils ELWE Technik.
Expériences d'élèves sur la technique d'installation avec des plaques d'expérimentation dans un cadre profilé.
Objectifs d'apprentissage :
- Eléments de base de la technique d'installation
- Circuits de base de la technique d'installation
- Circuits de base de la technique d'éclairage
Le système de plaques d'expérimentation se compose de plaques d'expérimentation robustes qui peuvent être insérées et disposées dans un cadre profilé conformément au schéma électrique.
Les plaques s'enclenchent dans le cadre profilé à l'aide des rainures afin d'éviter qu'elles ne tombent lors de l'enfichage des câbles de connexion.
Le câblage des composants électriques s'effectue au moyen de câbles de connexion de sécurité de 4 mm.
Expériences d'élèves selon les exercices du manuel.
- Disposition des éléments
- Réalisation du câblage
- Vérification du fonctionnement
- Formation professionnelle en électrotechnique dans l'artisanat et l'industrie
Faible niveau d'apprentissage Connaissances préalables Bases de la technique d'installation et initiation aux dangers de l'électrotechnique.
Le système peut être complété par le thème des mesures de protection.
Thèmes d'expérimentation :
Circuits d'installation avec interrupteurs, système de plaques
- Commutation d'un point d'actionnement (circuits hors circuit, en série et en groupe)
- Commutation de deux points d'actionnement (commutations alternées)
- Commutation de plus de deux points d'actionnement (commutation croisée)
Équipement comprenant :
1 8-1004001-000-10-0 P 4.1 "Raccordement au réseau AC, 10 A".
3 8-1004101-000-10-0 P 4.101 "Boîte de dérivation".
1 8-1004102-000-10-0 P 4.102 "Coupe-circuit 6 A
1 8-1004111-000-10-0 P 4.111 "Interrupteur de série
1 8-1004112-000-10-0 P 4.112 "Interrupteur inverseur", gauche
1 8-1004113-000-10-0 P 4.113 "Interrupteur inverseur", droite
1 8-1004114-000-10-0 P 4.114 "Interrupteur en croix
3 8-1004150-000-10-0 P 4.150 "Douille de lampe", E14, simple
2 505 272 Ampoules 230 V/40 W, E14, jeu de 2

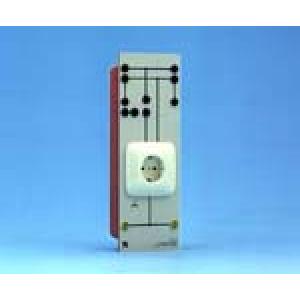

1 729 061 Prise Schuko
1 8-1004120-000-10-0 P 4.120 "Prise" avec broche de terre -F-
1 729 061 Prise Schuko
1 8-5304112-100-10-0 LIT-print : Circuits d'installation avec interrupteurs, anglais
1 8-2405211-000-10-0 Testeur de tension et de continuité 6...400 volts
1 726 18 Cadre de montage T130, trois étages
1 500 851 Câble de connexion de sécurité, 32 A, jeu de 32
1 500 852 Câble de connexion de sécurité, 32 A, verts/jaunes, jeu de 10
