Ref: E2.5.2.1
E2.5.2.1 Commande 4 quadrants d'un moteur à CC par pont à thyristors
Avec régulation de vitesse et de courant
Les essais sont réalisés avec une machine à courant continu de fabrication industrielle.

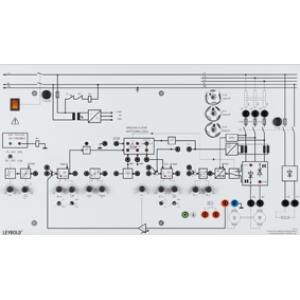

L'alimentation électrique de la machine d'essai est assurée par le régulateur de vitesse de rotation des thyristors.
Objectifs d'apprentissage
- Mesures de protection et sécurité électrique
- Montage et mise en service d'entraînements à courant continu à vitesse variable
- Évaluation du comportement de régulation
- Utilisation de l'analyseur de puissance CASSY Plus
Traditionnellement, on utilise des thyristors pour les entraînements à vitesse variable lorsque la puissance d'entraînement est élevée.
Le réglage de la tension d'induit permet de modifier la vitesse de rotation et l'inversion de la polarité de la tension du rotor permet de modifier le sens de rotation.
L'entraînement à courant continu alimenté par un convertisseur est un entraînement électrique régulé très répandu pour les puissances élevées.
La raison en est les appareils de régulation de vitesse sophistiqués, robustes et bon marché et la dynamique de régulation élevée de l'ensemble du système.
Les points forts :
- Les mesures sont effectuées avec l'analyseur de puissance Plus.
- Tous les canaux de mesure sont libres de potentiel et peuvent donc être utilisés librement.
- Toutes les mesures peuvent être effectuées avec ou sans ordinateur.
- Pour la protection contre la surchauffe, les enroulements statoriques des machines à courant continu sont équipés de sondes de température.
- Les machines de test disposent d'un bornier didactique avec impression du schéma d'enroulement.
Toutes les fonctions de l'analyseur de puissance CASSY Plus peuvent être utilisées rapidement directement via l'écran, la molette et les touches situées sur l'appareil.
Tous les réglages et résultats de mesure peuvent être enregistrés sur l'appareil et être rapidement rappelés ultérieurement ou simplement téléchargés.
De plus, l'analyseur de puissance CASSY Plus peut être entièrement contrôlé en temps réel via les interfaces RJ45 Ethernet, W-LAN et USB-C.
Ces interfaces peuvent être utilisées par les logiciels suivants :
- CASSY Lab 2 pour les entraînements et les systèmes énergétiques,
- MATLAB® et LabVIEW ™
- Lab Docs Editor Advanced
Les serveurs intégrés suivants sont disponibles dans l'analyseur de puissance CASSY pour la connexion média locale d'au moins quatre terminaux simultanément.
Pour plus de détails, veuillez vous référer aux données produit 727110 ou 727111 Power Analyser CASSY Plus.
L'équipement convient aussi bien aux expériences des élèves en laboratoire avec une basse tension de 90/156 V triphasé qu'aux démonstrations des enseignants en classe si le banc d'essai est mobile.
La réalisation des expériences se fait selon le manuel.
Le groupe cible est constitué d'apprentis de l'industrie et d'étudiants en construction de machines électriques.
Le cours propose des expériences de niveau moyen pour l'école professionnelle et permet en même temps d'acquérir les connaissances nécessaires sur le comportement des machines pour une interprétation scientifique dans la formation de bachelier.
Grâce à la connexion média, les expériences sont adaptées à la démonstration en classe ou dans un amphithéâtre.
Dans les équipements suivants, il y a encore des expériences étendues réalisées avec des redresseurs commandés et une machine à courant continu :
- E2.4.2.1 Circuits redresseurs non commandés / commandés
