Ref: E2.4.2.2
E2.4.2.2 Gradateur avec simulateur de défauts pour la recherche de pannes
Les expériences sont réalisées avec des plaques d'expérimentation dans un cadre profilé.
Objectifs d'apprentissage
- Mesures de protection et sécurité électrique
- Recherche et analyse de défauts sur les circuits à coupure de phase.
- Utilisation de moyens de mesure commerciaux : multimètre portable et oscilloscope
Cet équipement permet d'enseigner le comportement en service d'une commande à coupure de phase et de s'entraîner systématiquement à la recherche d'erreurs à l'aide de 20 erreurs réglables, sans mettre en danger les composants ou les personnes.
Le simulateur d'erreurs est un variateur standard pour charge ohmique (Pmax. = 1,2 kW) avec préréglage de la valeur minimale.
Différents points de mesure permettent une recherche systématique des erreurs.
Il est possible d'activer au total 20 erreurs du type suivant :
- Interruption
- Court-circuit
- Erreur d'assemblage
- Erreur de composant
Les erreurs sont activées par des interrupteurs à glissière qui se trouvent derrière un couvercle verrouillable...
Les points forts :
- Le simulateur d'erreurs à coupure de phase est répertorié comme système de plaques d'entraînement.
- Câblage minimisé, car les circuits ne doivent être complétés que par les connexions de mesure et quelques fiches de pontage.
Toutes les fonctions de l'analyseur de puissance CASSY Plus peuvent être utilisées rapidement directement via l'écran, la molette et les touches situées sur l'appareil.
Tous les réglages et résultats de mesure peuvent être enregistrés sur l'appareil et être rapidement rappelés ultérieurement ou simplement téléchargés.
De plus, l'analyseur de puissance CASSY Plus est entièrement contrôlable en temps réel via les interfaces RJ45 Ethernet, W-LAN et USB-C.
Ces interfaces peuvent être utilisées par les logiciels suivants :
- CASSY Lab 2 pour les entraînements et les systèmes d'énergie,
- MATLAB® et LabVIEW ™
- Lab Docs Editor Advanced
Les serveurs intégrés suivants sont disponibles dans l'analyseur de puissance CASSY pour la connexion média locale d'au moins quatre terminaux simultanément.
Pour plus de détails, veuillez vous référer aux données produit 727110 ou 727111 Power Analyser CASSY Plus.
L'équipement convient aussi bien aux expériences des élèves et des étudiants en laboratoire avec la basse tension (courant continu, courant alternatif et courant triphasé) qu'aux démonstrations des enseignants en salle de classe ou en amphithéâtre si le banc d'essai est mobile.
Les expériences sont réalisées conformément au manuel.
Le groupe cible est constitué d'apprentis de l'industrie et d'étudiants en construction de machines électriques.
Le cours propose des expériences de niveau moyen pour l'école professionnelle et permet en même temps d'acquérir les connaissances nécessaires sur le comportement des machines pour une interprétation scientifique dans la formation de bachelier.
Grâce à la connexion média, les expériences sont adaptées à la démonstration en classe ou dans un amphithéâtre.
Thèmes
- Examen du circuit pour environ 20 erreurs différentes
- Défaut de composant (court-circuit, haute impédance)
- interruption de la piste conductrice
- connexions à haute et basse impédance dans le circuit
- Erreur de placement (composant manquant ou valeur incorrecte).
Équipement comprenant :
1 735 390 Simulateur de défauts controle de phase
1 735 190 Filtre antiparasitage, découp. de phasé 3X4,5A

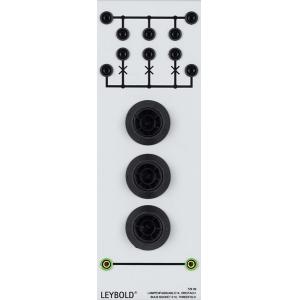

2 505 272 Ampoules 230 V/4
