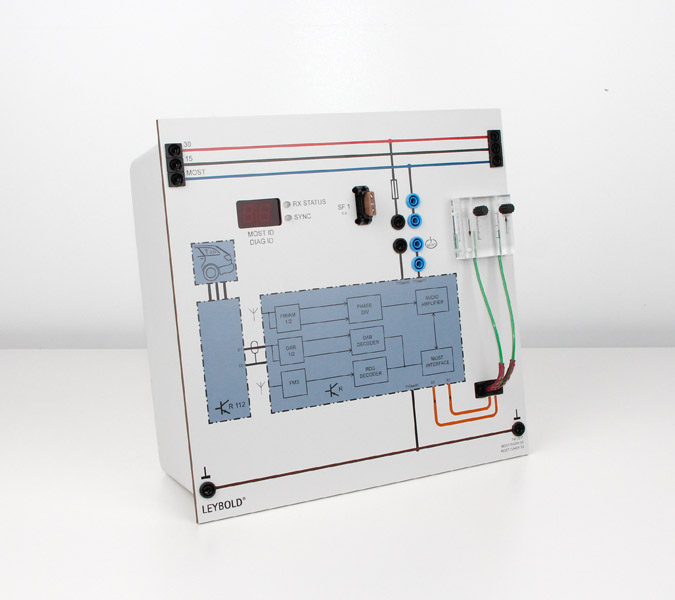

Appareil de commande automobile d'origine pour l'extension du système de bus de données MOST en combinaison avec une passerelle CAN, le Headunit MOST-Tiny 3G 7402016 et l'interface MOST PC USB 7402013, un anneau MOST complet peut être établi (sans fonctionnalité multimédia !).
L'appareil possède un affichage optique de la ligne de diagnostic de rupture d'anneau et un affichage à 7 segments pour représenter l'adresse du net l'adresse logique MOST.
Les deux fibres optiques, issues d'un connecteur original, sont reliées à l'autre anneau dans un coupleur en plexiglas.
Cela permet d'observer l'établissement de la communication et d'intégrer les erreurs.
Caractéristiques générales :
interface optique pour fibres optiques
Simulation d'erreurs sur les fibres optiques
Affichage de l'adresse du n
Affichage de l'adresse logique MOST
Ligne de diagnostic de rupture d'anneau selon le standard ECL
Simulation d'erreur sur la ligne de diagnostic de rupture d'anneau
Possibilité d'autodiagnostic
Autodiagnostic et recherche d'erreurs :
L'appareil peut faire l'objet d'un autodiagnostic en liaison avec un calculateur passerelle, par ex. via l'interface de diagnostic CAN+USB 7379803, avec les possibilités suivantes :
lire la mémoire des erreurs
Afficher les valeurs mesurées
Effectuer un test de l'actionneur
Adapter l'appareil de commande
Diagnostic de rupture de boucle
Circuit d'erreurs :
Les fibres optiques peuvent être soumises à différentes erreurs. Il est notamment possible d'intégrer une erreur qui ne peut être trouvée qu'à l'aide du réglage « -3 dB » du diagnostic de rupture de boucle !
Le câble de diagnostic de rupture de boucle lui-même peut être soumis à des erreurs directement sur l'appareil, ce qui peut entraîner des restrictions ou une panne de ce câble.
Analyse du bus de données :
En combinaison avec l'interface USB MOST PC 7402013, les signaux optiques peuvent être enregistrés avec l'oscilloscope 739007. Les données de commande peuvent être saisies et analysées sur le PC via l'interface USB intégrée.
Compatibilité :
L'appareil est compatible avec l'unité de contrôle MOST 7402016.
La face avant de l'appareil est imprimée en couleur, ce qui permet une attribution visuelle facile du bus MOST. Pour simplifier le montage expérimental, l'alimentation en tension des bornes 30 et 15, le câble de diagnostic de rupture d'anneau ainsi que la masse sont reliés de gauche à droite à des douilles de sécurité de 4 mm.
Caractéristiques techniques:
Tension d'alimentation : 13,8 V=.
Consommation maximale de courant : 2 A
Horloge système MOST : 22,5 MHz
L'appareil possède un affichage optique de la ligne de diagnostic de rupture d'anneau et un affichage à 7 segments pour représenter l'adresse du net l'adresse logique MOST.
Les deux fibres optiques, issues d'un connecteur original, sont reliées à l'autre anneau dans un coupleur en plexiglas.
Cela permet d'observer l'établissement de la communication et d'intégrer les erreurs.
Caractéristiques générales :
interface optique pour fibres optiques
Simulation d'erreurs sur les fibres optiques
Affichage de l'adresse du n
Affichage de l'adresse logique MOST
Ligne de diagnostic de rupture d'anneau selon le standard ECL
Simulation d'erreur sur la ligne de diagnostic de rupture d'anneau
Possibilité d'autodiagnostic
Autodiagnostic et recherche d'erreurs :
L'appareil peut faire l'objet d'un autodiagnostic en liaison avec un calculateur passerelle, par ex. via l'interface de diagnostic CAN+USB 7379803, avec les possibilités suivantes :
lire la mémoire des erreurs
Afficher les valeurs mesurées
Effectuer un test de l'actionneur
Adapter l'appareil de commande
Diagnostic de rupture de boucle
Circuit d'erreurs :
Les fibres optiques peuvent être soumises à différentes erreurs. Il est notamment possible d'intégrer une erreur qui ne peut être trouvée qu'à l'aide du réglage « -3 dB » du diagnostic de rupture de boucle !
Le câble de diagnostic de rupture de boucle lui-même peut être soumis à des erreurs directement sur l'appareil, ce qui peut entraîner des restrictions ou une panne de ce câble.
Analyse du bus de données :
En combinaison avec l'interface USB MOST PC 7402013, les signaux optiques peuvent être enregistrés avec l'oscilloscope 739007. Les données de commande peuvent être saisies et analysées sur le PC via l'interface USB intégrée.
Compatibilité :
L'appareil est compatible avec l'unité de contrôle MOST 7402016.
La face avant de l'appareil est imprimée en couleur, ce qui permet une attribution visuelle facile du bus MOST. Pour simplifier le montage expérimental, l'alimentation en tension des bornes 30 et 15, le câble de diagnostic de rupture d'anneau ainsi que la masse sont reliés de gauche à droite à des douilles de sécurité de 4 mm.
Caractéristiques techniques:
Tension d'alimentation : 13,8 V=.
Consommation maximale de courant : 2 A
Horloge système MOST : 22,5 MHz
Poids: 0 Kg Delai de livraison estimé : 16 semaines
