Ref: 34-150-1

Ascenseur 4 étages partie opérative pour API

Entrées - Sortie numériques 24 V CC, Entrées sorties analogiques 0...10V, avec simulateur de défauts

Ascenseur entraînée par courroie avec contrepoids

Frein mécanique "normalement activé" pour maintenir cabine au niveau souhaité

Moteur d'enrouleur entraîné par un amplificateur de puissance entièrement protégé (par exemple, si la cabine d'ascenseur se bloque ou que la cabine est déplacée avec le frein serré)

Contrôle de vitesse en boucle fermée intégré avec option pour implémenter la boucle via un contrôleur externe

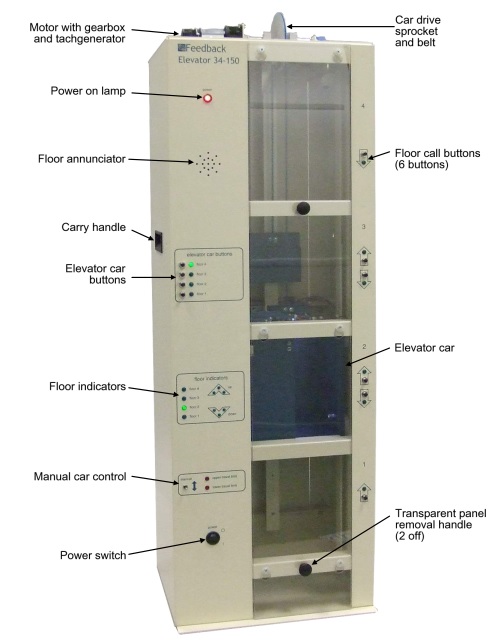

Ascenseur avec porte motorisée, éclairage interne et sirène pour annoncer l'arrivée

Indication visuelle de la position de la cabine d'ascenseur et de la direction du déplacement

Boutons poussoirs d'appel haut / bas à chaque étage

Boutons de demande de plancher cabine d'ascenseur "intérieure" (située sur le panneau extérieur)

Interface moteur discrète pour la commande logique API uniquement: direction haut / bas, vitesse 100%, 60% et 30% la vitesse

Temps de trajet du sol au dernier étage à une vitesse de 100%: ~ 7 secondes

Interrupteurs de fin de course verticaux

Commutateur d'entraînement manuel sur le face avant pour faciliter les tests et le débogage

Simulation de défaut sélectionnée via les commutateurs DIP du panneau arrière

Exemple de code fourni pour les automates Allen-Bradley et Mitsubishi

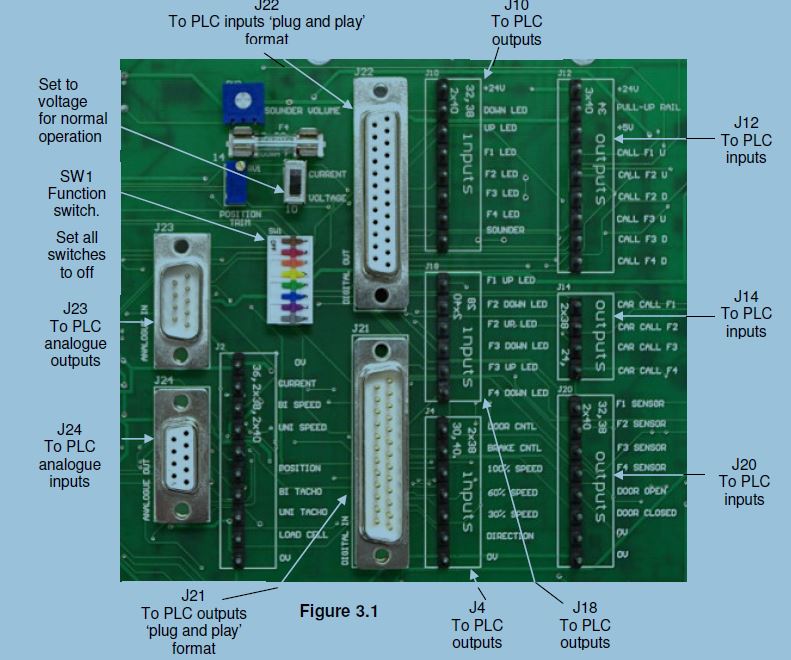

Interface électrique: les E / S logiques fonctionneront de 3 V à 24 V (en utilisant une tension de pull-up externe).

Plusieurs unités peuvent être montées côte à côte pour former des systèmes complexes à plusieurs ascenseurs



Caractéristiques techniques :

20 x Entrées numériques 24 V CC

16x Sortie numériques 24 V CC

3x Entrés analogiques 0...10 V CC

4x Sortie analogiques 0...10 V CC



Dimensions (emballé): largeur 520 mm x profondeur 480 mm x hauteur 1110 mm

Poids: brut 21 kgs, net 16 kgs



En option:

Automate exigé, recommandez les options suivantes

34-020 Automate Mitsubishi

34-020-1 Automate Mitsubishi pre-cablé

34-040 Automate Allen Bradley

34-040-1 Automate Allen Bradley pre-cablé

34-060 Automate Siemens

34-060-1 Automate Siemens pre-cablé

l'excécution sur PC doit être avec Windows XP ou version antérieure au cas d'utilisation d'un automate


Poids: 20.5 Kg
Delai de livraison estimé : 12 semaines
